Montera Extraljus: Den Kompletta Steg-för-Steg-Guiden

Innan Du Börjar: Förberedelser är A och O

En lyckad montering börjar med rätt förberedelser. Att ha alla delar och verktyg redo innan du startar gör hela processen smidigare och roligare.

Börja alltid med att koppla bort minuspolen på bilens batteri. Detta förhindrar kortslutningar och skyddar både dig och bilens elektronik.

Verktygen du kommer att behöva:

• Skruvmejselsats
• Blocknyckelsats eller hylsnyckelsats
• Borrmaskin och borrar (för att fästa hållaren)
• Kabelskotång / Avisoleringstång
• Multimeter (rekommenderas starkt för äldre bilar)
• Buntband för att fästa kablar snyggt

Delarna som krävs för en professionell installation:

• Extraljusen: Självklart.
• Extraljushållare: En stabil, modellanpassad eller universell hållare är grunden för en vibrationsfri ljusbild.
• Reläkabelsats: Hjärtat i installationen. Denna färdiga kabelsats innehåller relä, säkring, strömbrytare och skyddade kablar. Den ser till att extraljusen får ström direkt från batteriet, vilket är säkrare och effektivare. Använd aldrig en hemmagjord lösning.
• CANbus-interface (för moderna bilar): Om din bil är från ca 2005 eller nyare är ett interface som XBB Dongle den starkaste rekommendationen. Mer om detta nedan.
• Stabiliseringsstag: Rekommenderas starkt, särskilt för större extraljus, för att förhindra vibrationer.

Se vårt färdiga Luxtar Stellar kit med allt du behöver för installation: https://xenonkungen.com/produkt/luxtar-stellar-black-rad3-canbus/

Steg-för-Steg: Från Kartong till Färdigmonterat

Följ dessa steg noggrant för en säker och professionell installation.

Steg 1: Montera Extraljushållaren och Extraljusen

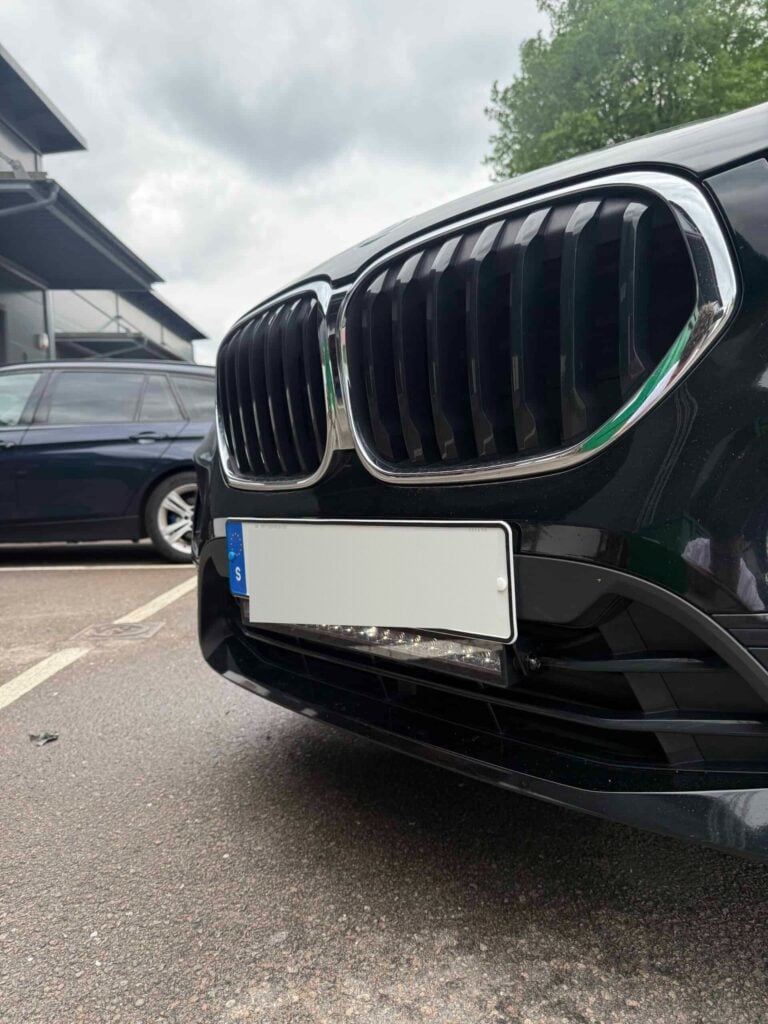

Börja med den fysiska monteringen. Extraljushållaren monteras oftast bakom registreringsskylten.

• Skruva loss registreringsskylten.
• Placera extraljushållaren och markera var du behöver borra. Var noga med att du inte borrar i krockbalken om det inte är nödvändigt.
• Borra hålen och fäst hållaren ordentligt. Använd rostfria skruvar.
• Montera extraljusen på hållaren, men dra inte åt dem helt ännu. Den slutgiltiga justeringen gör vi i slutet. Montera även stabiliseringsstagen om du har sådana.

Steg 2: Dra Reläkabelsatsen

Nu är det dags för elen. Tänk ut en logisk och skyddad väg för kablarna.

• Placera reläet nära batteriet på en torr plats.
• Anslut de röda (+) och svarta (-) kabelskorna direkt till batteriets poler.
• Dra kablarna med DT-kontakter (de som ska till lamporna) fram till extraljusen. Använd buntband för att fästa kablaget snyggt och förhindra att det skavs mot vassa kanter.

Steg 3: Hitta och Ansluta Styrströmmen – Det Kritiska Steget

Styrströmmen är den lilla signal som talar om för reläet att det ska tända extraljusen när du slår på ditt vanliga helljus. Det är här de flesta gör fel. Metoden skiljer sig helt mellan äldre och nyare bilar.

Metod A: Traditionell Inkoppling (För bilar utan CANbus, oftast före 2005)

På en äldre bil finns en fysisk pluskabel (+12V) till helljuslampan som vi kan ”tjuva” signalen från.

• Hitta kabelstammen som går till bilens strålkastare.
• Använd en multimeter för att identifiera vilken kabel som ger +12V endast när helljuset är på. Detta är din signalkabel.
• Koppla reläkabelsatsens signalkabel (oftast blå eller vit) till denna kabel med en kabelskotjuv eller, för bästa resultat, genom att löda och isolera med krympslang.

Metod B: Modern Inkoppling (För bilar med CANbus, LED eller Xenon)

På en ny bil styrs lamporna digitalt via bilens dator (CANBUS). Att försöka ”tjuva” ström här kan leda till felkoder, flimrande ljus eller i värsta fall skadade komponenter. Här ska du inte använda en multimeter för att leta efter signalen. Lösningen är ett CANbus-interface som XBB Dongle.

• Koppla in XBB Dongeln i bilens OBD-II-uttag (finns oftast under ratten).
• Ladda ner tillhörande app i din telefon och välj din bilmodell.
• Dongeln läser nu bilens CANbus-data trådlöst och skickar en signal till en liten mottagare (PowerUnit) som du kopplar reläkabelsatsens signalkabel till.

Resultat: En 100% säker, störningsfri och otroligt smidig inkoppling utan någon åverkan på bilens originalkablar.

Se XBB Dongle och Powerunit: https://xenonkungen.com/produkt/xbb-obd-ii-dongel-powerunit/

Steg 5: Slutgiltig Inkoppling, Test och Justering

• Anslut DT-kontakterna från reläkabelsatsen till extraljusen.
• Dubbelkolla alla anslutningar.
• Anslut minuspolen till batteriet igen.
• Starta bilen och testa! Slå på helljuset och se om extraljusen tänds. Testa även din manuella strömbrytare om du installerat en.

När allt fungerar, parkera bilen på en plan yta framför en vägg (ca 10 meter bort) och justera extraljusens riktning. En bra tumregel är att ljuskäglans mittpunkt ska vara strax under höjden för ditt vanliga helljus för att undvika att blända vid backkrön. Dra åt alla skruvar när du har önskad positio och fäst de sista lösa kablarna med buntband.

Voila! Nu har du dina nya Extraljus monterade och klara.
