Montera ledramp på bilen själv: komplett guide

Ska du montera en ledramp vid nummerplåten eller fälla in den i grillen? Placeringen avgör hur fästet och kabeldragningen behöver göras, medan bilens helljusstyrning avgör inkopplingen. Börja med att mäta utrymmet och kontrollera vilka delar som passar bilen. Då kan du planera monteringen innan du börjar skruva eller skära i fronten.

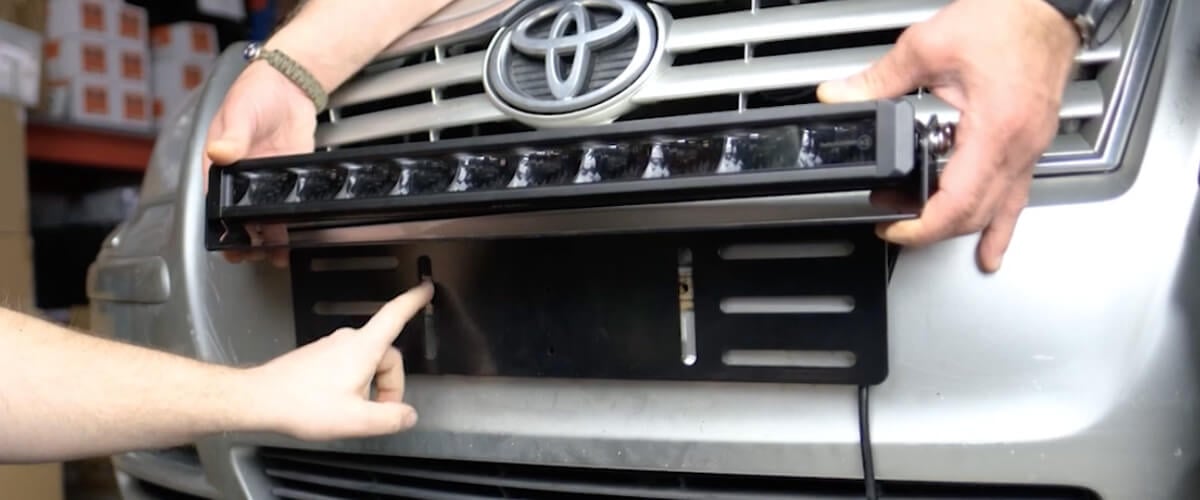

LED-ramp passas in vid registreringsskylten på en Toyota.

Tre sätt att montera en ledramp

En LED-ramp kan monteras vid registreringsskylten, i grillen eller på taket med en lösning avsedd för den placeringen. Vilket montage som passar beror på bilen, rampens mått och hur den kan fästas stabilt.

Vid registreringsskylten sitter fästet till ledrampen bakom skylten, medan själva rampen placeras över eller under den. På vissa bilar går det att använda befintliga fästpunkter, men kontrollera hållarens anvisning och vad infästningen kräver på just bilen. Regplåtsramper är alternativ att jämföra för den placeringen.

I grillen kan rampen fällas in för ett mer diskret utseende. Det kan kräva en utskärning i grillgallret och fästen anpassade till bilen. Mät både öppningen och utrymmet bakom den innan du väljer ramp.

På taket kräver rampen fästen avsedda för taket eller takräcket och en planerad kabelväg. Kontrollera även hur eventuella genomföringar ska tätas enligt anvisningen. En hög placering är inte automatiskt ett bättre val än ett montage i fronten.

Se hela monteringen i video

Filmen visar en montering på en Toyota Avensis. Använd den för att se arbetsmomenten och kontrollera sedan inkopplingen mot anvisningarna för din bil och de delar du använder.

Vad du behöver

Rampen behöver ett stabilt fäste, en avsäkrad matning som klarar strömförbrukningen och en styrning som fungerar med bilens helljus. En reläkabelsats är en vanlig lösning för matningen. Om du använder XBB eller ett annat styrsystem ska kablaget också passa den kopplingen. Vår guide till kablage för extraljus hjälper dig att kontrollera kontakter, belastning och styrning före köpet.

  • LED-ramp med rätt mått och spänningsområde för bilen.
  • Fäste och fästelement avsedda för rampen och monteringsplatsen.
  • Reläkabelsats eller annan matningslösning dimensionerad för rampens belastning.
  • Kompatibel helljusstyrning och eventuella adaptrar för bilen.
  • Skruvmejslar, hylsor och andra verktyg enligt fästets anvisning.
  • Buntband, kabelskydd och anslutningsmaterial för den valda kabeldragningen.
  • Multimeter när bilens kopplingsunderlag och mätmetod kräver det.
  • Verktyg för demontering och eventuell utskärning vid grillmontering.

Montera LED-rampen steg för steg

Arbetsgången nedan utgår från en ramp vid registreringsskylten. Läs bilens och tillbehörens anvisningar först, även för hur bilen ska göras spänningslös inför arbetet. Inkoppling och fästpunkter behöver anpassas till just bilen. Filmen och bilderna visar exempel på arbetsmoment.

Steg 1: Planera placeringen

Bestäm var rampen ska sitta. Mät hela monteringen, även fästen, kontakt och utrymme för att vinkla rampen. Registreringsskylten ska vara synlig och placeringen behöver fungera med bilens sensorer, kameror och luftintag. Kontrollera också var kabeln kan passera bakom stötfångaren. Märk ut placeringen med tejp innan du börjar montera.

Steg 2: Montera fästet

Lossa registreringsskylten och skylthållaren. Passa in ledrampsfästet och montera det med de fästelement och i de punkter som anvisningen anger. Kontrollera vad som finns bakom innan du borrar eller skruvar. Fäst rampen och sätt tillbaka skylten så att allt sitter stabilt, med möjlighet att rikta in ljuset före slutlig åtdragning.

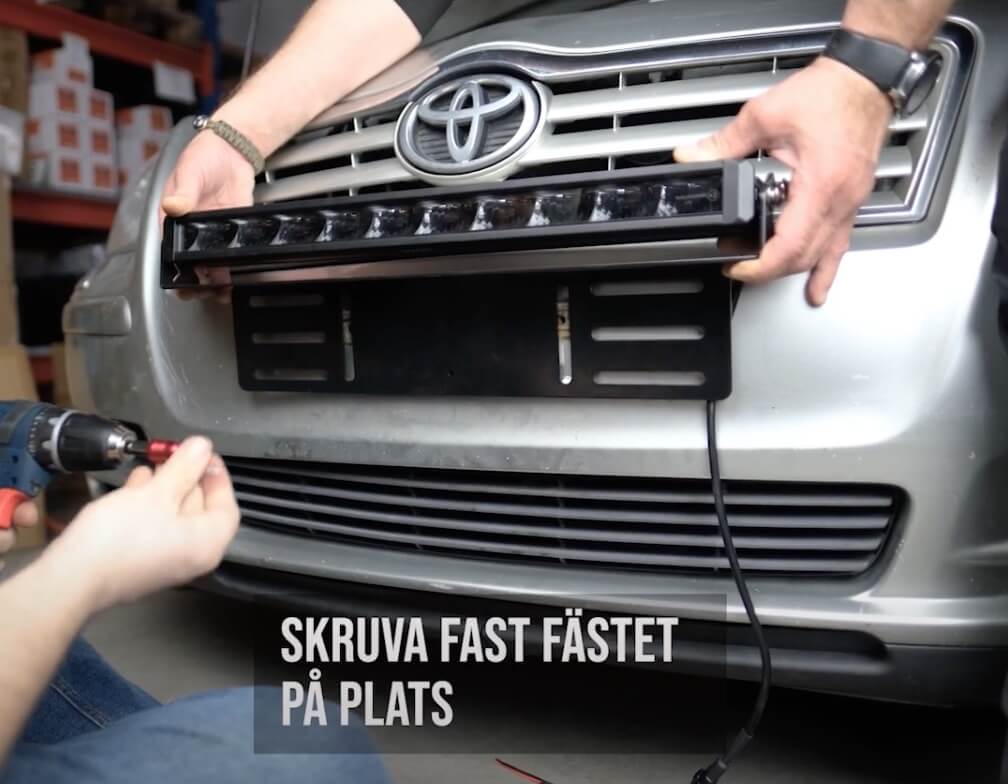

Skruva fast fästena för ledrampen bakom nummerplåten

Steg 3: Dra ström från batteriet

Anslut matning och jord enligt bilens och kabelsatsens kopplingsanvisningar. Säkringen ska sitta nära spänningskällan. Använd bilens angivna anslutningspunkter för tillbehör. På bilar med batteriövervakning (BMS) behöver anslutningspunkterna kontrolleras så att övervakningen fungerar även med extraljuset. Direkt anslutning till batteripolerna är därför inte ett generellt råd för alla bilar. I en vanlig reläkoppling får rampen en separat matning, medan helljussignalen styr reläet.

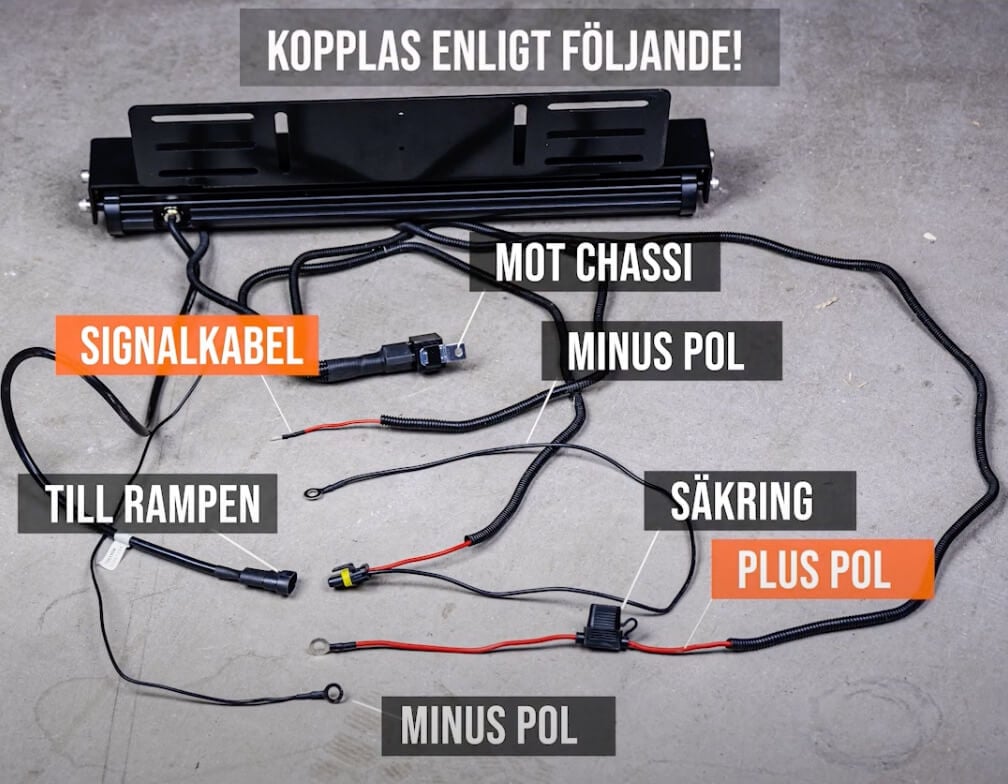

Översikt av reläkabelsats och LED-ramp
Kabelsatsen på bilden är ett exempel. Följ kopplingsschemat för den sats och den bil du använder.

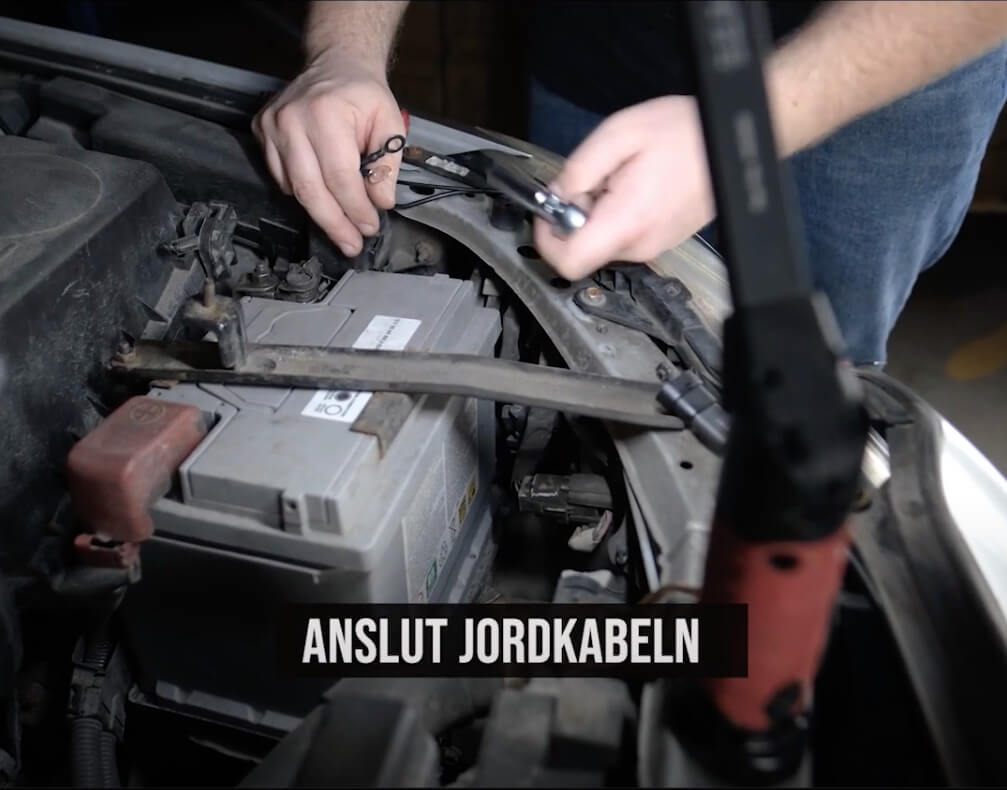

Jordkabel ansluts i bilens motorutrymme
Exempel på jordanslutning. Använd den anslutningspunkt som anges för din bil.

Steg 4: Anslut rampen och dra kablarna

Kontrollera att rampens kontakt, polaritet och stiftplacering stämmer med kabelsatsen innan du ansluter dem. Dra kablarna bakom stötfångaren och vidare mot den planerade matningen, gärna längs befintliga kabelvägar. Fäst kablaget utan att sträcka det och skydda det mot vassa kanter, heta delar och rörliga komponenter.

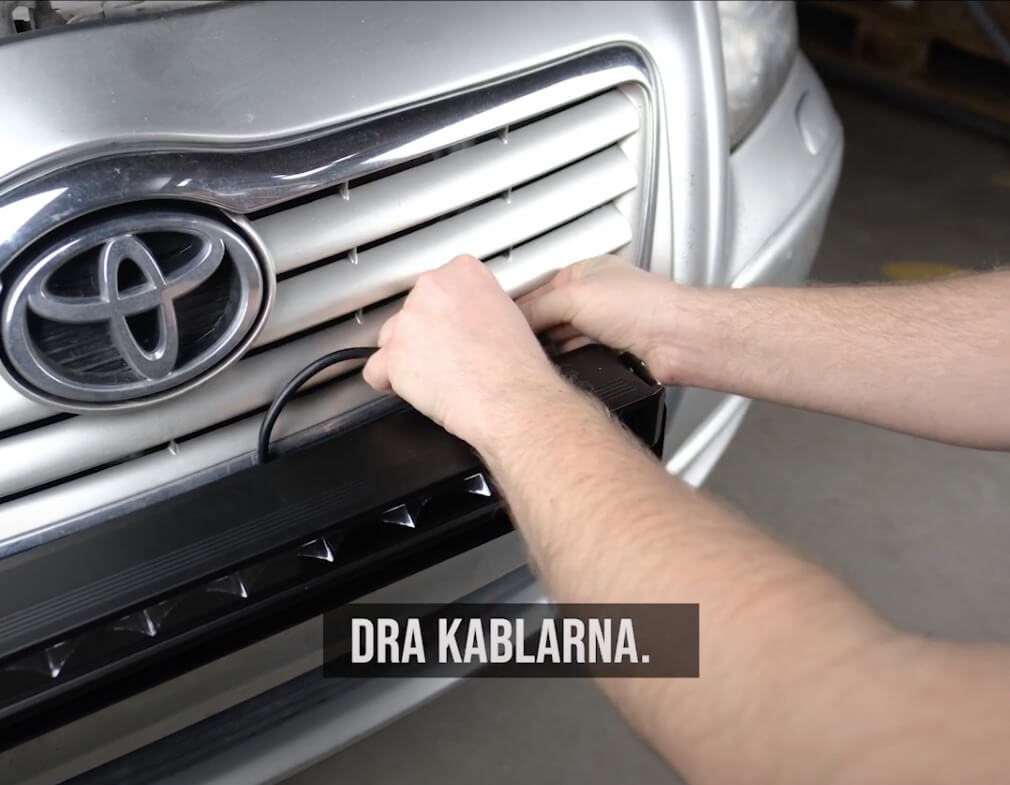

Kabel till LED-rampen dras genom öppningen i bilens front

Steg 5: Koppla till helljuset

Styrningen ska få rampen att tändas med helljuset och slockna när du bländar av. Välj inkoppling efter bilens faktiska helljussignal och det kopplingsunderlag som gäller för bilen. Årsmodell, halogen, xenon eller LED räcker inte ensamt för att avgöra metoden.

Med en användbar helljussignal kan en kompatibel reläkabelsats styras av den. Anslut signalkabeln enligt bilens och kabelsatsens schema. En multimeter kan ingå i kontrollen när rätt mätpunkter och mätmetod är kända. Undvik att prova dig fram i okända ledningar eller välja anslutning enbart efter kabelfärg.

Med XBB Dongle och PowerUnit börjar du med att kontrollera att ett recept fungerar med bilmodellen och dess utrustning. I en kompatibel OBD-installation ansluts dongeln till bilens diagnosuttag och kommunicerar trådlöst med PowerUnit. Rampen behöver fortfarande kablar för strömförsörjningen. Följ XBB:s installationsmanual för konfigurering och belastningsgränser, inklusive när ett separat kraftrelä behövs. Vissa bilar kräver en annan anslutning eller lösning.

Steg 6: Testa och kontrollera

Kontrollera anslutningarna och spänningssätt installationen enligt anvisningarna. Prova att rampen tänds och slocknar som avsett när du växlar mellan hel- och halvljus. Kontrollera även automatiskt helljus om bilen har den funktionen. Med XBB ska också viloläget kontrolleras enligt manualen. Rikta in rampen enligt dess anvisning, gör den slutliga åtdragningen och kontrollera att kablarna sitter skyddat. Eventuellt positionsljus behöver en egen kontroll av inkoppling, placering och godkännande.

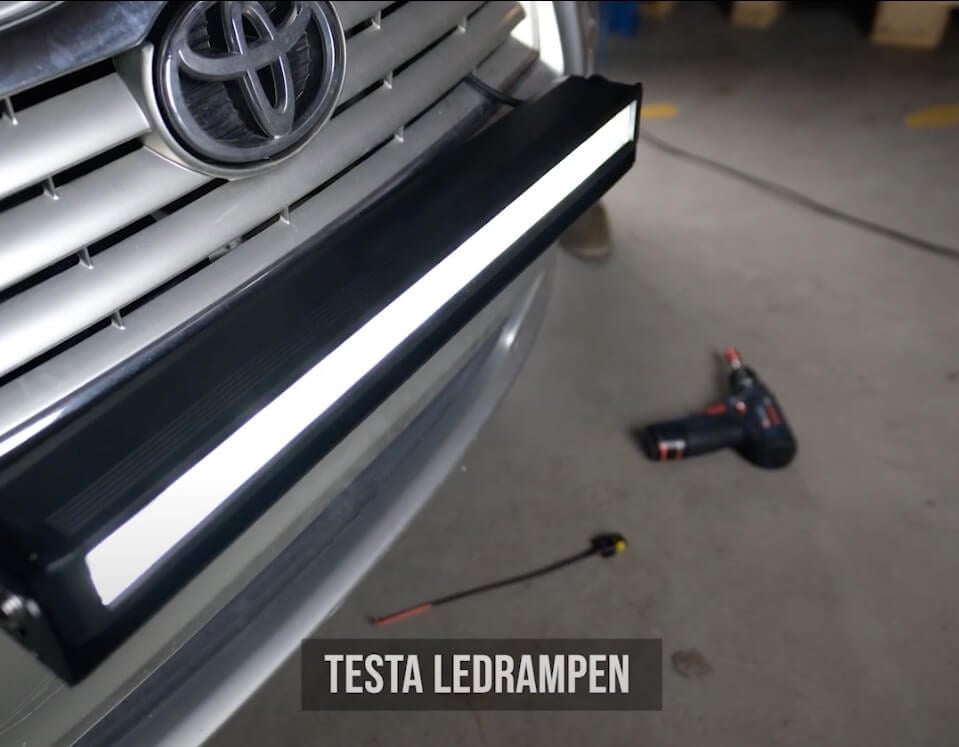

Tänd LED-ramp monterad vid bilens registreringsskylt

Alternativ: Montera i nedre grillen

En infälld ramp behöver plats både i grillöppningen och bakom den. Kontrollera fästen, justeringsutrymme och hur kabeln ska dras innan du gör en utskärning. Följ en modellanpassad anvisning där sådan finns och kontrollera vad som ligger bakom grillen. Att skära i plastgallret ersätter inte en stabil infästning. Matning och helljusstyrning väljs fortfarande efter bilen och rampen.

Bra att veta innan du börjar

För vägbruk behöver rampen ha rätt godkännande för helljus och monteras och användas enligt de regler som gäller för bilen. En E-märkning kan avse olika funktioner; exempelvis gäller ECE R10 elektromagnetisk kompatibilitet och är inte i sig ett helljusgodkännande. Kontrollera också vilket effektläge godkännandet gäller. Rampen ska slockna när du växlar till halvljus. Positionsljus och andra extrafunktioner har egna krav.

Monteringstiden beror på hur fronten är byggd, åtkomsten till fästpunkterna och vilken helljusstyrning som behövs. En infälld montering med demontering eller utskärning är ett annat jobb än ett fäste vid nummerplåten. Det finns därför ingen generell tid som gäller för en komplett installation på alla bilar.

Köper du ett ledrampspaket ska du kontrollera exakt vad som ingår och vad bilen kräver utöver paketet. Kontrollera även spänning, kontaktserie, stiftplacering och tillåten belastning för hela installationen. Ett paket med ramp, fäste och reläkabelsats kan fortfarande behöva kompletteras för bilens helljusstyrning.

Vanliga frågor om att montera ledramp

Hitta rätt ledramp och tillbehör

När placeringen och inkopplingen är bestämda kan du välja LED-ramp, fäste och kablage som fungerar tillsammans. Om du fortfarande jämför ramper tar vår guide till att välja rätt LED-ramp upp ljusbild och monteringsmått, med Luxtar X20 och Twilight som alternativ för olika behov. För en bredare genomgång av matning och styrsignal finns också guiden till att montera extraljus.

Behöver du hjälp med kombinationen, kontakta oss med bilmodell, årsmodell, strålkastarutförande och länk till den ramp du tänkt montera. Då kan vi kontrollera vad som behövs innan du beställer.
